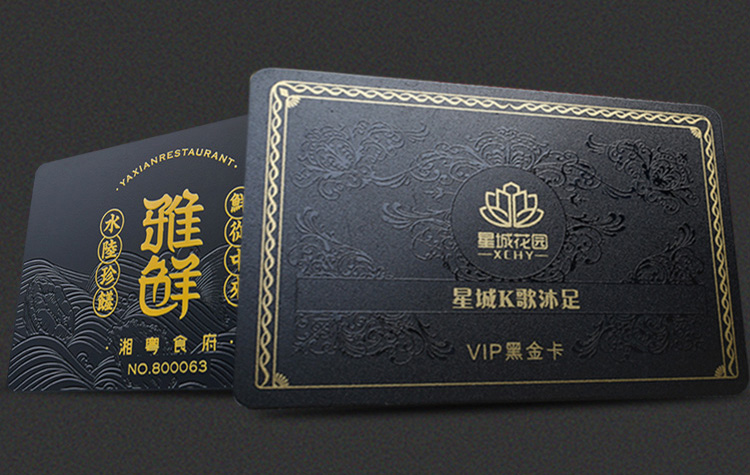

    從便捷的公共交通到安全的金融支付，從高效的門禁管理到數字化的身份認證，IC卡已經深度融入我們的日常生活。這張看似普通的塑料卡片，內部卻蘊藏著尖端的科技與精密的制造工藝。那么，一張IC卡是如何誕生的呢？讓我們一起走進IC卡的制造世界。

    第一步：核心之源——芯片模塊制作

    IC卡的“大腦”是那顆微小的芯片。制作過程始于芯片的封裝。

    晶圓與芯片：制造廠從芯片供應商處獲得已編程好的晶圓。這些晶圓上布滿了成千上萬個微小的集成電路。通過精密切割，形成獨立的裸芯片。

    封裝成模塊：這些脆弱的裸芯片不能直接用于卡片。它們被精確地綁定在帶有金手指的引線框架上，然后用環氧樹脂進行封裝保護，最終形成一個堅固的芯片模塊。這個模塊是后續所有工序的基礎。

    第二步：卡片成型——層壓與印刷

    卡基制作：卡片的基材通常是PVC、PETG或更環保的PLA塑料。制作過程像制作“三明治”：

    印刷層：將設計好的卡面圖案通過膠印、絲印等工藝印刷在塑料薄片上。

    中間層：對于非接觸式卡，需要在中間層嵌入預先制作好的線圈天線。天線的形狀和匝數經過精密計算，以確保最佳的電感值和通信距離。

    層壓：將印刷層、天線層、底層等多層塑料片精確疊放，在高溫高壓下進行層壓，使其牢固地結合成一張堅固的卡基板材。

    沖切成型：層壓完成的大板材被送入高速?zèng)_切機，沖壓成符合ISO/IEC7810標準尺寸（85.6mm×54.0mm）的單個卡體。此時，它已經具備了卡片的外形。

    第三步：注入靈魂——芯片封裝與個性化

    這是最關鍵的一步，讓卡片從“毛坯”變成“精品”。

    芯片植入（銑槽/埋線）：

    接觸式IC卡：在卡體的指定位置銑出一個小槽，將第一步制作的芯片模塊精準嵌入并粘合固定，使金色的觸點暴露在外。

    非接觸式IC卡：在層壓前，已將天線埋入卡內。此時需要在卡體上鉆一個微孔，將天線的端點與芯片模塊的觸點連接起來，實現電路導通。

    雙界面卡：則結合了以上兩種工藝，既有外部觸點，也內部連接天線。

    個性化處理：這是賦予每張卡唯一身份的過程。

    芯片個性化：在高度安全的環境中，通過專用設備向芯片內寫入密鑰、應用數據和個人信息。這是保障卡片安全的核心，整個過程如同給保險箱設置只有持卡人知道的密碼。

    卡面?zhèn)€性化：根據客戶需求，進行卡號凸碼燙金（或燙銀）、激光刻碼（如個人身份證號）、磁條寫入、簽名條印刷等。

    第四步：嚴格質檢與出廠

    成品卡需要經過一系列嚴格的測試，包括：

    電氣性能測試：檢測芯片功能是否正常，通信距離和信號強度是否達標。

    物理性能測試：測試卡片的彎曲韌性、耐磨性、抗靜電能力等，確保其耐用。

    外觀檢查：確保印刷清晰、無劃痕、無瑕疵。

    通過所有測試的卡片，才會被包裝入庫，最終發往全球各地，服務于各個領域。

    結語：小卡片，大科技

    一張輕盈的IC卡制作，從芯片的封裝、天線的埋入，到層壓、沖切、個性化，每一個環節都凝聚著精密的制造技術和嚴格的安全標準。它不僅是現代信息社會的縮影，更是連接物理世界與數字世界的重要橋梁。方寸之間，盡顯科技智慧。
